מאת: שרה טירן
בטח גם את מכירה את התסכול של מספור מדרגות/חניות/מחסנים/עמודים בשרטוט.
זה לא נגמר… עבודה חזרתית ומייגעת;
יצירת הטקסט, העתקתו שוב ושוב ושוב לכל מדרגה/חניה/מחסן/עמוד, ושינוי אחד-אחד בלי לטעות ולהתבלבל באמצע, אפילו שאת כבר ממש עייפה ולא מצליחה לחשוב.
בקיצור – עבודה של שעווווות, במקום להתעסק בדברים החשובים באמת..
אז זהו –
זה לא צריך להיות כך.
יש פתרון! קצר, קל וכיף ממש!
מאז שהכרתי אותו, המספור הפך להיות אחד הדברים האהובים עלי בתוכנה 🙂
אז איך עושים את זה?
כאן תוכלי לצפות בסרטון הדגמה
וכך זה שלב אחרי שלב –
1. לפני שנתחיל – נוריד כאן את שני הליספים(*) ונשמור במחשב
מוגנת? שלחי מייל ל- [email protected] ותקבלי את הליספים ישירות
2. באוטוקאד – נקליד AP ↵

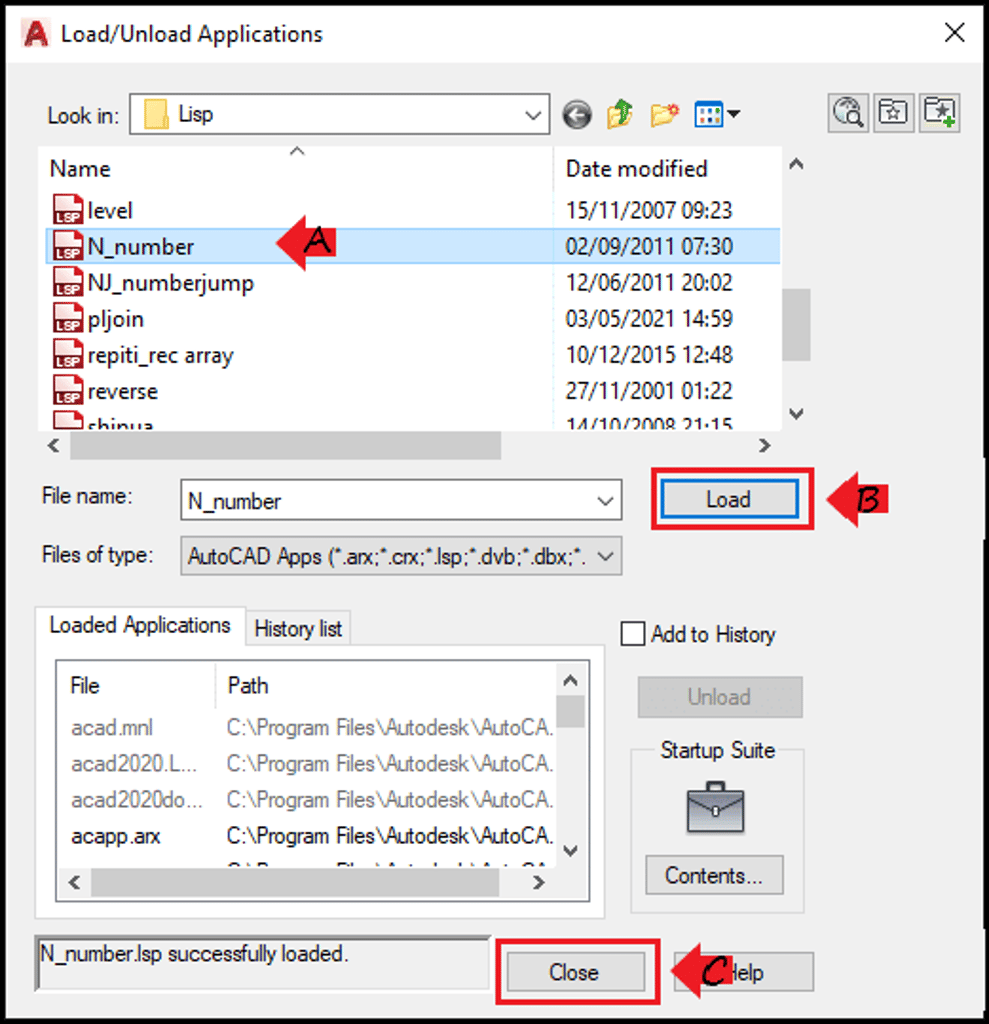

3. נפתח חלון – נבחר את הליספ Close < Load < N_number
← אם קופצת חלונית – נאשר ב-Always Load
← טיפ קטן לפני שנתחיל למספר –
מומלץ לבחור בשכבת הטקסט שלנו, ובסגנון טקסט המתאים למספרים (כדי שמספרה 10 ומעלה המספרים לא יצאו הפוכים). כך נחסוך עבודה וזמן יקר.
וכן, ניתן ליצור קו עזר למיקום המספרים.
זהו… ממשיכים –
4. נקליד בתיבת דו-שיח N ↵
5. נקבע מס’ התחלה רצוי ↵
6. נקבע את ההפרש בין המספרים (בד”כ 1) ↵
7. נקבע את גובה הטקסט הרצוי בהתאם לקנ”מ (למשל- 10 בקנ”מ 1:50) ↵
8. PICK למיקום המס’ הראשון, השני וכן הלאה…
9. ↵ לסיום

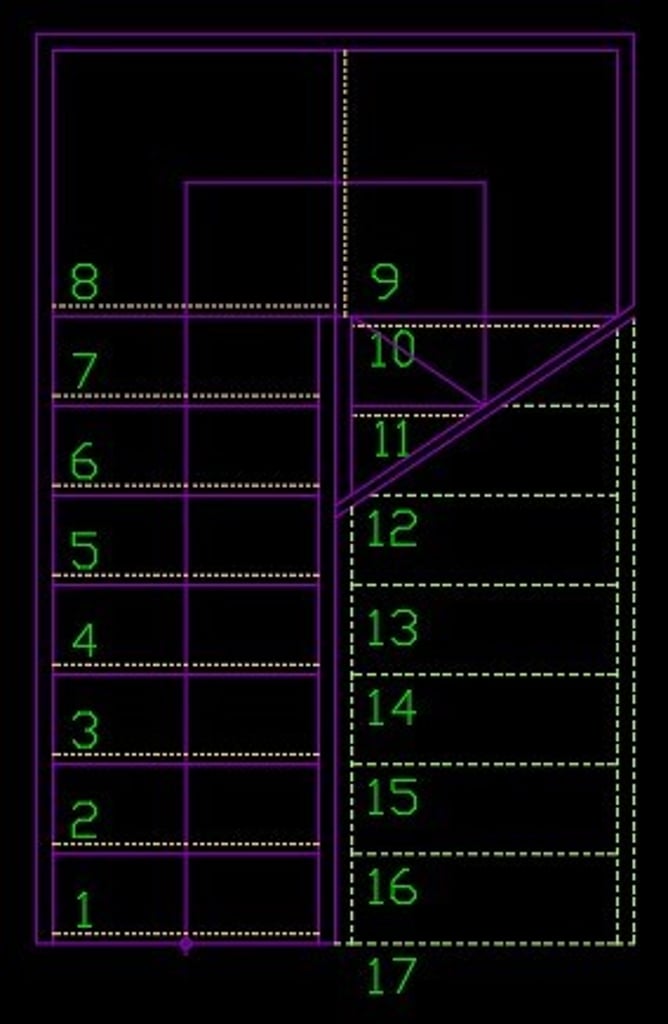

ו—זאת התוצאה –
אבל –
מה קורה אם פספסנו מס’ או הוספנו/בטלנו מדרגה/חניה, וצריך לעדכן את כל המספרים מעל/מתחת?או שהעתקנו את המדרגות/חניות/מחסנים עם המספור לקומה הבאה, והמספור צריך להיות המשכי?גם לזה יש פתרון!
1. באוטוקאד – נקליד AP ↵
2. נפתח חלון – נבחר את הליספ Close <Load < NJ_numberjump
← אם קופצת חלונית – נאשר ב-Always Load
3. נקליד בתיבת דו-שיח NJ ↵
4. נבחר את המספרים הרצויים לשינוי ↵
5. נקבע את ההפרש להקפצת המספור כלפי מעלה/מטה (ניתן להזין גם מס’ שלילי) ↵

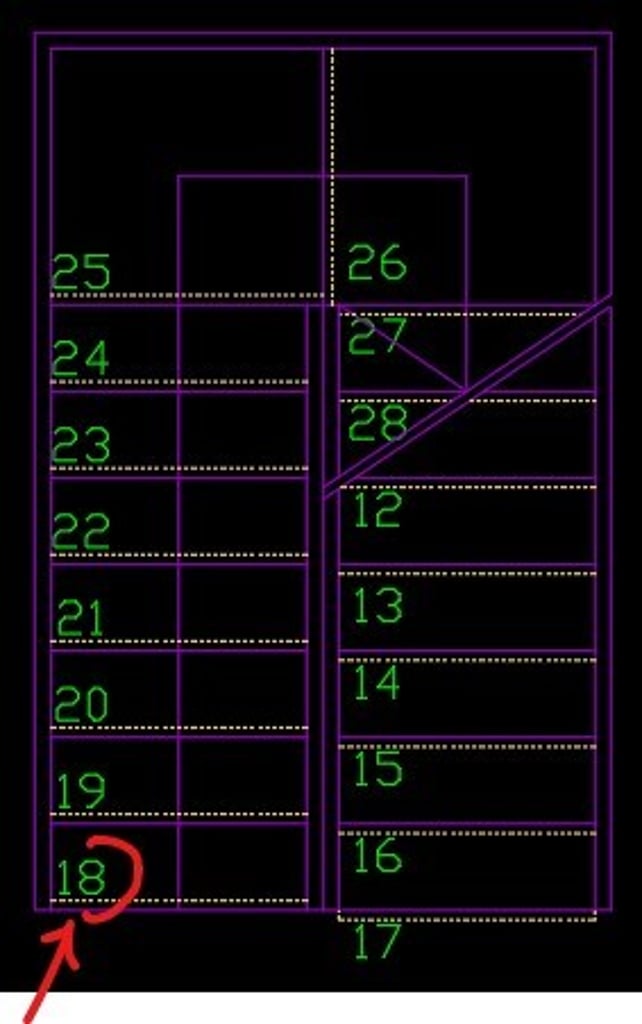

ו—זהו –
כל המספרים קפצו לפי ההפרש שהוזן, ועכשו הכל עוקב והמשכי, ואין דילוגים.
פשוט מושלם 🙂
יישמי כבר בפרוייקט הקרוב… ותהני 🙂
בהצלחה רבה,
שרה, ארכטק – תוכנה ותכנון אדריכלי
[email protected]
אהבת? מומלץ ורצוי לשתף חברות 🙂
רוצה לקבל חינם עוד טיפים מקצועיים שיקצרו לך את העבודה?
הצטרפי לסדרת CADקל ותהני מטיפים שיעשו לך את העבודה חכמה, מהירה וקלה.
אלפי בנות כבר נהנות. מוזמנת גם.
*חסומה לקישורים? שלחי מייל ל- [email protected]
רוצה שהעבודה שלך באוטוקאד תהיה זורמת וחלקה? להיות בשליטה מלאה בתוכנה?
הכירי את השיטה שעזרה למאות אדריכלים ומעצבים לייעל את העבודה ולחסוך הרבה זמן וכסף >>>
בהתאמה אישית לרמת הידע והשליטה שלך בתוכנה!
(*) ליספ = אפליקציה, יישום – פקודות חיצוניות שניתן להוסיף לתוכנה. בד”כ פקודות שאין באוטוקאד או שמקצרות פקודות ארוכות קיימות.
(**) הליספים נכתבו ע”י האדריכל איתי אלמוג-בר וניתנים לשימוש אישי.
