בעיה באוטוקאד

[בתשבע פאוסט]

בד”כ כשלא ניתן למדוד זה אומר שהשרטוט לא מושטח זאת אומרת שיש לך שם גם גובה (Z) הרבה פעמים מקבלים קובץ ממודד וזה מגיע בתלת מימד ואז לא ניתן למדוד או לתת מידות כמו שצריך כי הסמן נתפס על ה-Z

מה שאת יכולה לנסות זה פקודת FLATTEN לבחור הכל ואז הוא משטיח

לפעמים הוא מוחק קווים אז תבדקי אם זה עוזר לך…

[נעמי זונאבנד]

כל הבעיות מצביעות על המקש F12 שנכבה לך..

זה בעצם כלי החלון הדינאמי שליד הסמן, ולכן הוא לא מראה לך את המידות של המשורטט,

הבעיה של המלבן הגדול- נובעת גם היא מהחלון הדינאמי שהתכבה לו,

אבל מסיבה טיפה שונה-

כשהחלון הדינאמי פעיל- השיטה היחסית מתייחסת לנקודה האחרונה ששורטטה

וכשהוא לא פעיל – היחסיות הופכת להיות קשורה לראשית הצירים

ולכן אם כתבת שאת רוצה מלבן של 20/30 והחלון הדינאמי לא היה פעיל

את קיבלת אותו במקום יחסי לנקודה האחרונה- 20 ס”מ בציר הX ו30 ס”מ בציר הY

באותו היחס- אבל כלפי ראשית הצירים- וזה בדר”כ יוצא גדול ולא בפרופרציה המתבקשת….

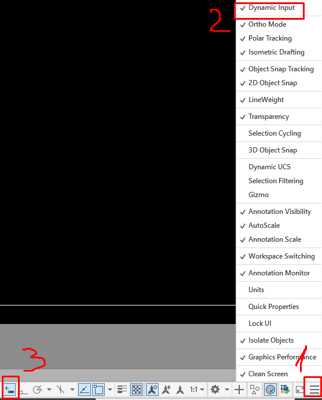

אז פשוט תפעילי אותו, ואם מקשי הF שלך לא עובדים את יכולה להוציא אותו כמצורף בתמונה.

בהצלחה גדולה

נעמי זונאבנד

פשוט לשרטט מקצועי!

[לאה ברגר]

אין מילים הצלת אותי מקש f12 היה מכובה
